BRTM转台轴承带钢栅尺测量系统超精密

时间:2020-03-31 浏览:15574
分享:
BRTM转台轴承带钢栅尺测量系统超精密

产品价格:面议

起订量:≥1件

所属行业:BRT转台轴承

联系方式:

描 述:​BRTM(YRTM)转台轴承是一种加装钢栅尺的双向推力圆柱滚子BRT(YRT)组合轴承,实现实时监控和调整双向推力圆柱滚子组合轴承的旋转精度,以保证机器高精度运转。

全国统一服务热线

内容详情

1.产品特点

BRT(YRT)转台轴承是一种外圈旋转,内圈支撑的回转机构,主要分为BRT(YRT)型、BRTS(YRTS)型、BRTM(YRTM)型三大系列,此三系列轴承具有相同的安装尺寸,内部结构存在差异,性能相似。BRT(YRT)系列轴承均有三列滚子构成(如右图),两列轴向滚子保证稳定的轴向承载能力,一列径向滚子保证轴承可承受径向力及倾覆力矩作用,适合轴向承载的回转机构。

BRTM(YRTM)转台轴承是一种加装钢栅尺的双向推力圆柱滚子BRT(YRT)组合轴承,实现实时监控和调整双向推力圆柱滚子组合轴承的旋转精度,以保证机器高精度运转。带集成角度测量系统的转台轴承角位移的测量在现代工业加有着十分重要的作用,特别在机床行业中,往往对加工件的旋转角度有很高要求,这就需要对角伴移进行精确的测量和控制。目前对于角位移的测量,较常用的方法有光栅编码器、磁栅编码器等,有着精度高(zui高角度分辨率小于等于2角秒)、耐污染,不受电磁影响、环境适应性强等优点。同时,由于是加装在BRT(YRT)转台轴承上,该组合轴承有极高的旋转精度,又能同时承受轴向载荷、径向载荷和倾覆力矩,非常适用于机床行业中的高精密数控转台、分度头以及科研实验和测量等要求较高的领域。实时输出信号,是直接驱动的理想解决方案.

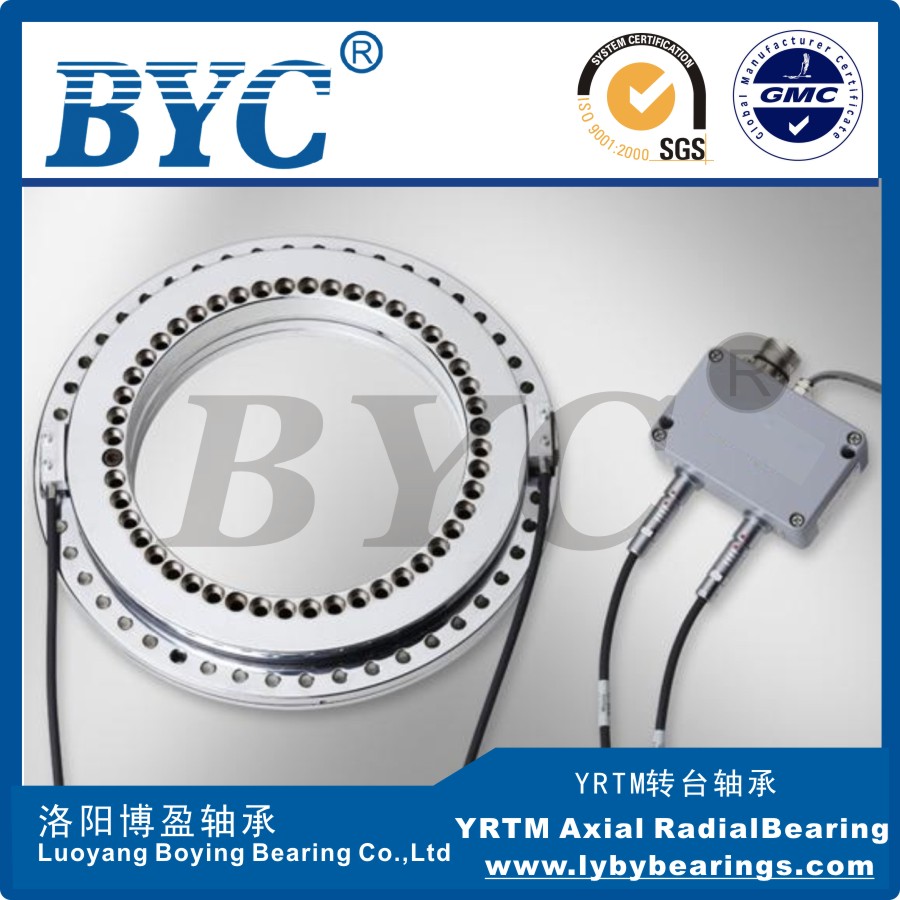

YRTM转台轴承


2.系列型号

BRTM150,BRTM180,BRTM200,BRTM260,BRTM325,BRTM395,BRTM460

3.应用领域

医疗设备-数控转台-数控分度台-精密回转台-检测仪器-精密设备

4.图纸下载

BRT(YRT)转台轴承三维模型下载|三维转台设计资料|BYC资料提供|

5.参数表

YRTM转台轴承YRT转台轴承YRT转台轴承

YRTM 03.jpg

BYC交叉滚子轴承/机器人轴承/BRT(YRT)转台轴承/谐波减速机轴承www.lybybearing.com
